Корпуса ЛПА-3
ЛПА-3 имеет толщину всего 12,5 мм и устанавливаются на стандартную DIN-рейку шириной 35 мм.
Корпус в сборе включает в себя следующие составляющие:
- Левая боковая половина;
- Правая боковая половина;
- Верхний шильд;
- Защёлка на стандартную DIN-рейку;
- Пружинка для защёлки;
- Стойка распорная с винтом (рекомендуется установить на печатной плате для создания дополнительного ребра жесткости);
- Корпус для РЭА ЛПА-3 производится из высококачественного полиамида PA66 и может использоваться в диапазоне температур от −40 до +100 °С.
Вместо любой колодки возможно установить заглушку с вентиляционными отверстиями.
Корпус полиамидный ЛПА-3 поддерживает съемные колодки компании Phoenix Contact, а так же фирменную пятиконтактную шину T-BUS посредством подключения через нижний разъем.
| Наименование | Маркировка производителя |
| Колодка на плату ЛПА-3 левая, 2 контакта | MSTBO-2,5/2-G1L |
| Колодка на плату ЛПА-3 правая, 2 контакта | MSTBO-2,5/2-G1R |
| Колодка внешняя съемная, 2 контакта | MSTBT-2,5/2-ST |
| Шинный соединитель T-BUS на DIN-рейку для корпуса 12,5мм, 5 контактов | ME 6,2 TBUS-2 1,5/5-ST-3,81 GY |
| Колодка T-BUS на плату, 5 контактов | ME TBUS PST-1,5/5-3,81 |
Возможно нанесение лазерной гравировки на любую из половинок корпуса, верхний шильд или колодки. Например:
Принадлежности
| Колодка на плату для ЛПА-3, левая* | Под заказ |
| Колодка на плату для ЛПА-3, правая* | Под заказ |
| Колодка внешняя для ЛПА-3* | Под заказ |
| Заглушка ЛПА-3 | Под заказ |
| Колодка T-BUS на плату, 5 контактов* | Под заказ |
| Колодка T-BUS на DIN-рейку, 5 контактов* | Под заказ |
* заказ доступен только в составе корпуса ЛПА-3.
Услуги
| Нанесение маркировки на боковую поверхность корпуса | Под заказ |
| Нанесение номеров контактов на внешнюю колодку | Под заказ |
| Нанесение маркировки на внешний шильд | Под заказ |
Размеры и габаритный чертеж

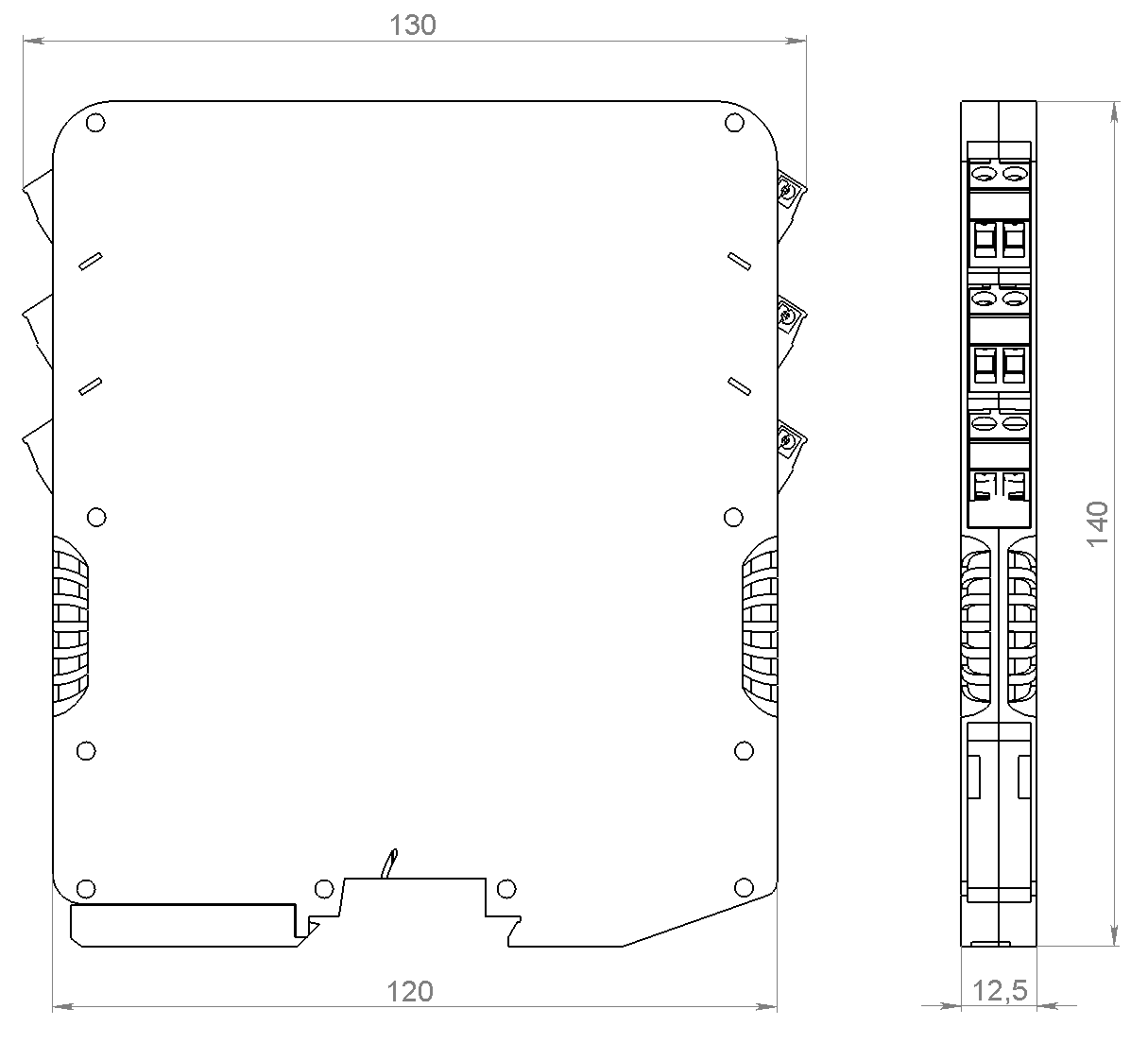

Ниже приведен габаритный чертеж корпуса ЛПА-3 и платы.
Размеры корпуса ЛПА-3: 140х120х12,5 мм.
Всю необходимую документацию на корпус (контур платы в формате DXF, 3D модель в STEP формате, чертеж в формате Autocad) можно скачать в разделе Документация.

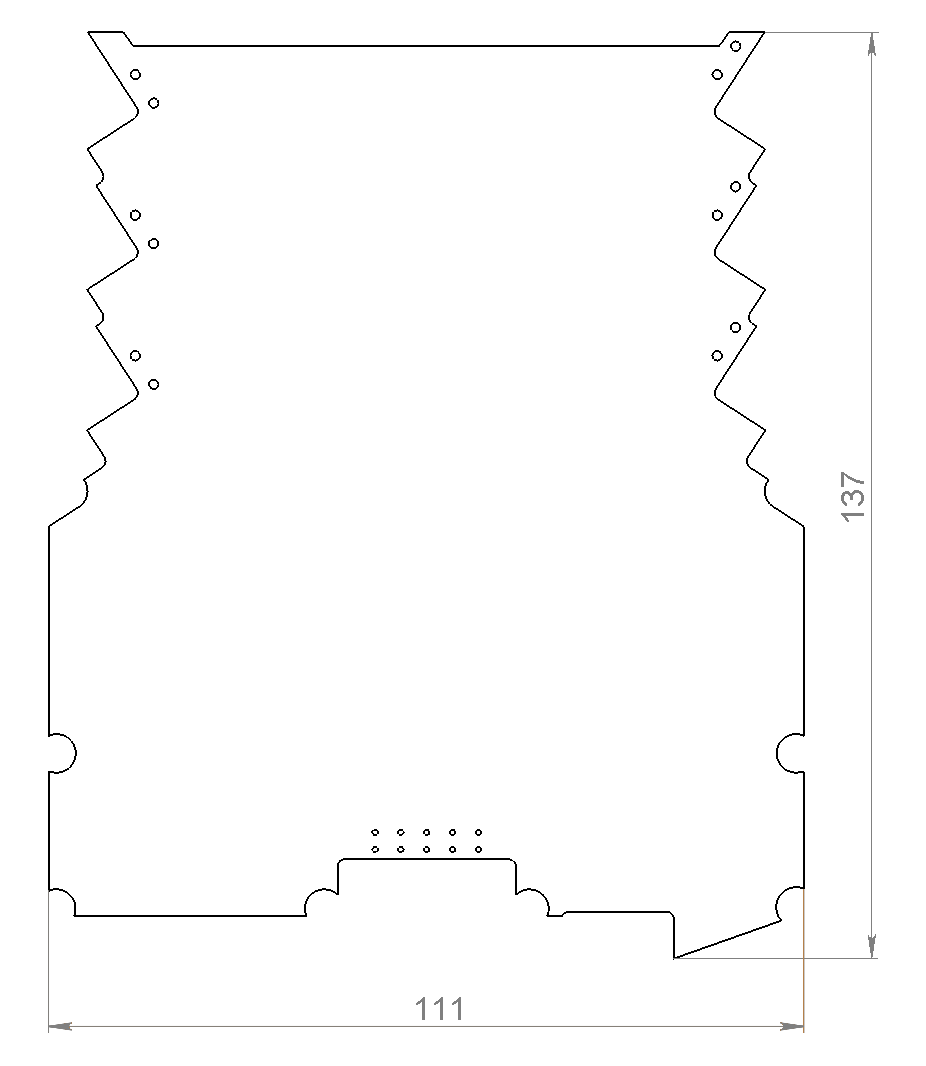

Плата:
Купить полиамидные корпуса для РЭА ЛПА-3 и сопутствующие элементы Вы можете, отправив заявку по электронному адресу ba@lpadevice.ru или позвонив по телефону (812)448-08-97
