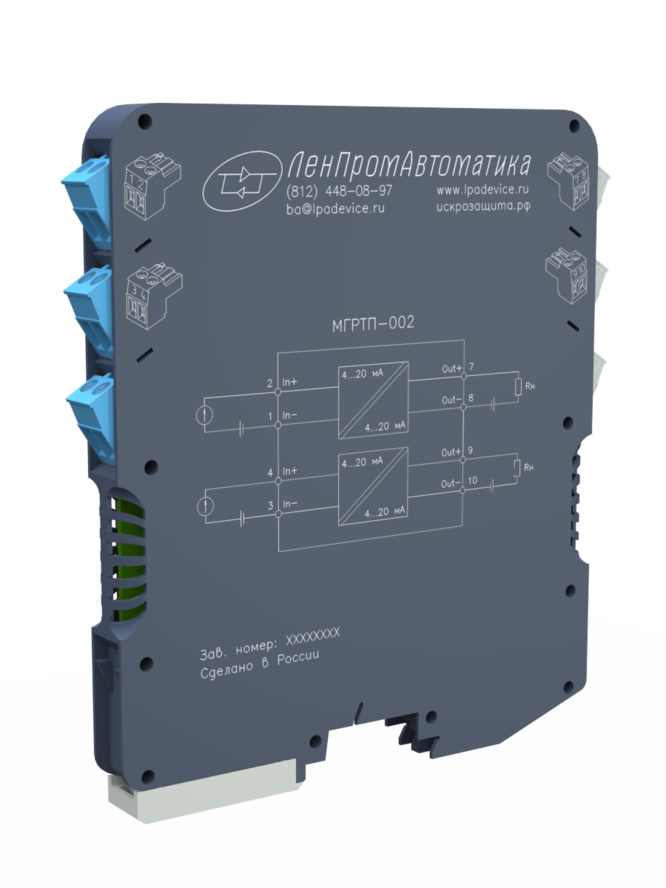

Модули гальванической развязки токовой петли МГРТП-002
Информация для заказа
Складская позиция. Актуальную информацию о необходимом количестве вы можете узнать по почте ba@lpadevice.ru или связавшись по телефону +7 (812) 448-08-97.
Купить блок гальванической развязки МГРТП-002 Вы можете, отправив заявку по электронному адресу ba@lpadevice.ru или позвонив по телефону (812)448-08-97.
Модули предназначены для гальванического разделения электрических цепей различного назначения. Благодаря малой погрешности преобразования модули могут применяться для гальваноразвязки измерительных цепей.
Основные преимущества
-
Не требует отдельного источника питания
Отдельное питание модулю не требуется. Для своего функционирования модуль потребляет ток, не превышающий 1,5 мА из каждой из двух подключённых линий 4...20 мА. -
Напряжение гальванической изоляции 1,5 кВ
Гальваническая развязка посредством оптического преобразования позволяет защитить оборудование при эксплуатации в условиях, связанных с возможным влиянием на него электромагнитных воздействий, при невозможности обеспечения качественного заземления и т. п., а также обеспечить необходимую помехозащищённость при построении измерительных прецизионных систем. -
Высокая точность преобразования
Модуль гальванического разделения обеспечивает основную приведённую погрешность преобразования сигнала, не превышающую 0,1% диапазона. -
Длительный гарантийный срок эксплуатации
Изготовитель гарантирует соответствие модулей гальванической развязки заявленным техническим характеристикам при соблюдении потребителем условий и правил эксплуатации, транспортирования и хранения, установленных в эксплуатационной документации. Гарантийный срок эксплуатации — 48 месяцев со дня продажи.
Импортозамещение
Специалисты ООО "Ленпромавтоматика" рекомендуют использовать МГРТП-ххх для импортозамещения блоков гальванического разделения. Ниже представлены наиболее часто запрашиваемые аналоги модулей гальванической развязки. Чтобы узнать, какие еще изделия можно заменить на МГРТП-ххх, воспользуйтесь разделом "Аналоги".
- Pepperl-Fuchs — KFD0-CS-Ex1.52, KFD0-CS-Ex1.54;
- PR Electronics — 3185A1/A2;
- Phoenix Contact — MINI MCR-SL-1CP-I-I.
Технические характеристики модулей гальванической развязки
| Количество каналов | 2 |
| Внешнее питание модуля | не требуется |
| Ток потребления для каждой подключенной линии | не более 1,5 мА |
| Входной сигнал | 4..20 мА |
| Выходной сигнал | 4..20 мА |
| Падение напряжения на входе | не более 5 В при токе 20 мА |
| Напряжение питания выхода | 5..26 В |
| Основная приведенная погрешность преобразования | не более 0,1 % |
| Напряжение гальванической изоляции между входом и выходом | не менее 1500 В |
| Температурный диапазон, °С | -40...+70 (относительная влажность до 80 % при плюс 35 ºС и более низких температурах, без конденсации влаги) |
| Габаритные размеры, мм, не более | 120х140х12,8 130х140х12,8 (с клеммами) |
| Средний срок службы | 12 лет |
| Средняя наработка на отказ | не менее 150 000 часов |
Комплект поставки
В стандартный комплект поставки входит:
- модуль гальванической развязки токовой петли МГРТП-002;
- руководство по эксплуатации (при групповой поставке барьеров комплектуется в количестве 1 шт. на партию);
- паспорт (при групповой поставке барьеров комплектуется в количестве 1 шт. на партию с перечислением диапазона заводских номеров, либо по требованию заказчика предоставляется отдельный паспорт на каждое изделие);
- коробка упаковочная.

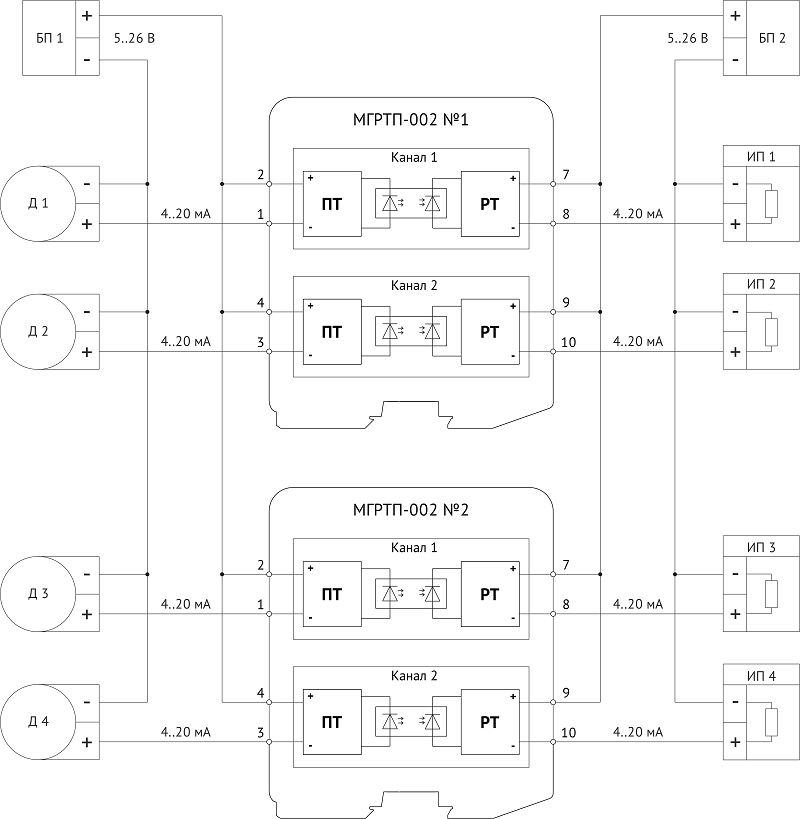

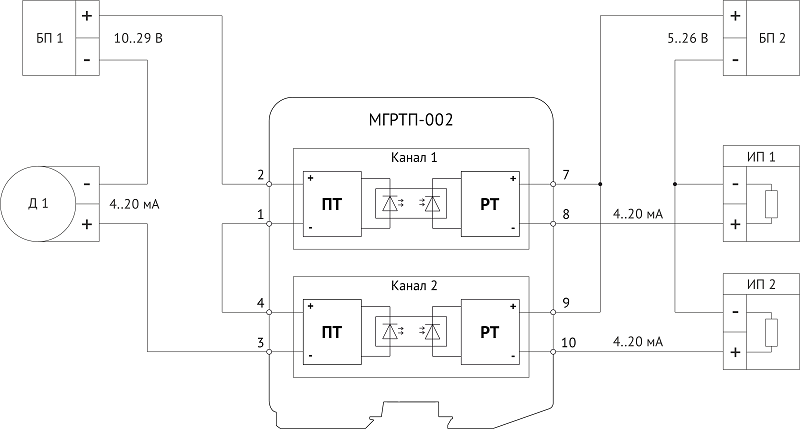

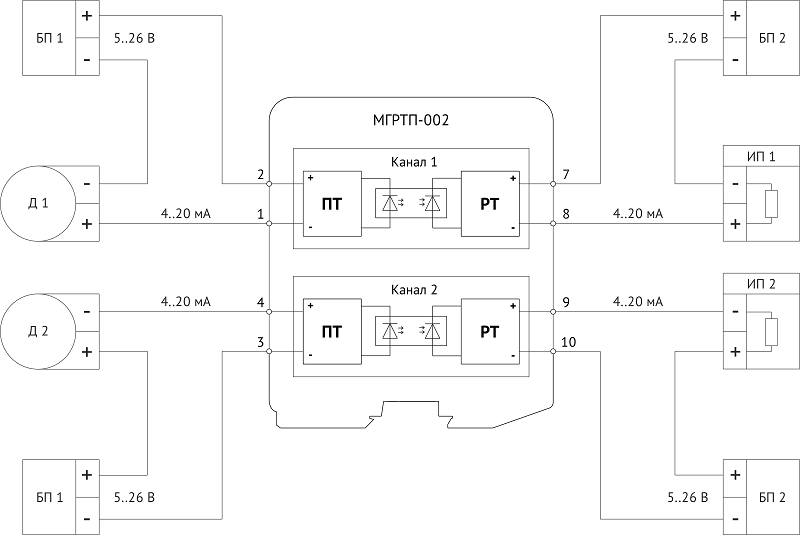

Схемы подключения
На схемах подключения использованы следующие обозначения:
Д — датчик.
БП — блок питания первичного или вторичного измерительного преобразователя.
ИП — измерительный преобразователь.
Конструкция и крепеж
Конструктивно модули гальванической развязки выполнены в пластмассовых корпусах. МГРТП-002 устанавливаются на стандартный монтажный DIN-рельс шириной 35 мм и имеют съемные винтовые клеммы.
Габаритный чертеж
