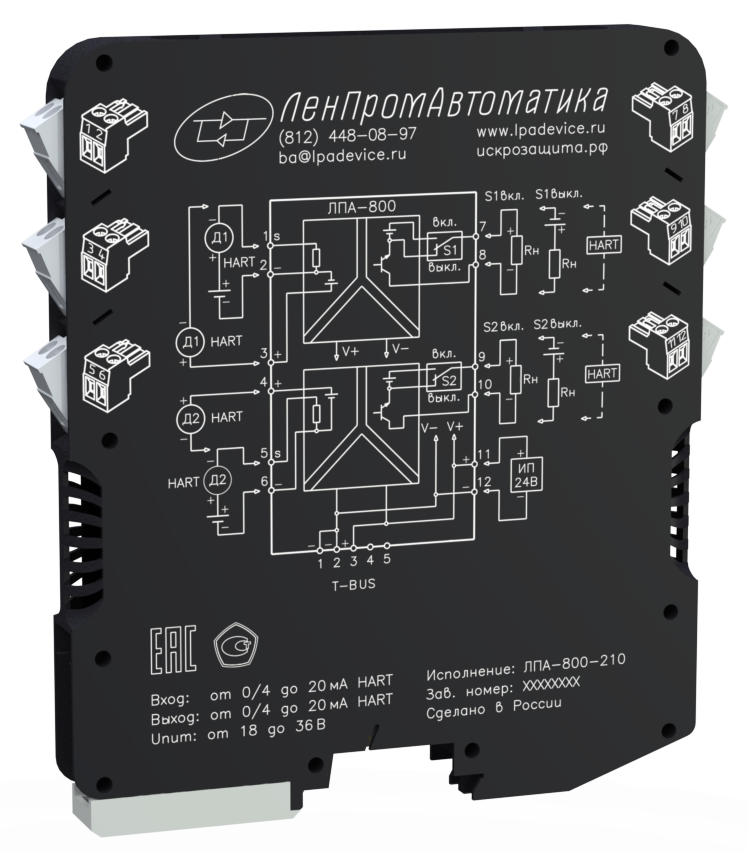

Модуль гальванической развязки токовой петли ЛПА-800
Информация для заказа
Складская позиция. Актуальную информацию о необходимом количестве вы можете узнать по почте ba@lpadevice.ru или связавшись по телефону +7 (812) 448-08-97.
Купить блок гальванической развязки ЛПА-800 Вы можете, отправив заявку по электронному адресу ba@lpadevice.ru или позвонив по телефону (812) 448-08-97.
Блоки гальванического разделения токовой петли ЛПА-800 предназначены для линейного преобразования силы постоянного тока на входе в значения силы постоянного тока на выходе и обеспечения гальванической изоляции электрических измерительных цепей и цепей питания входа и выхода блока.
Блоки ЛПА-800 могут обеспечивать питание входных и выходных сигнальных цепей, а также передачу сигнала HART.
Ключевые особенности ЛПА-800
- Одноканальное и двухканальное исполнение.
- Возможность работы как с активными и пассивными датчиками, так и с активными и пассивными исполнительными (приемными) устройствами.
- Полная (двунаправленная) поддержка протокола HART (в зависимости от модификации).
- Гальваническое разделение входных и выходных сигнальных цепей, входных и выходных цепей от цепей питания, а также между каналами в двухканальных исполнениях.
- Возможность подачи питания через клеммную винтовую колодку, по шине T-BUS.
- Компактный корпус обеспечивает высокую плотность монтажа.
Совместимое оборудование
- Шина T-BUS.
Купить гальваническую развязку ЛПА-800 Вы можете, отправив заявку по электронному адресу ba@lpadevice.ru
Технические характеристики
| Напряжение питания — 24 В (18 ...36 В). |
| Входной сигнал — 0/4...20 мА. |
| Выходной сигнал — 0/4...20 мА. |
| Основная приведённая погрешность преобразования — не более ± 0,08 %. |
| Дополнительная погрешность преобразования, вызванная воздействием рабочей температуры — не более 0,04% на каждые 10 °С. |
| Двунаправленная передача данных по протоколу HART. |
| Напряжение питания датчика при токе 20 мА — не менее 14,5 В. |
| Напряжение питания исполнительного (приемного) устройства при токе 20 мА — не менее 13 В. |
| Рабочий диапазон температур — от минус 40 до плюс 70 °С, относительная влажность при температуре 35 ºС – не более 90 %. |
| Напряжение гальванической изоляции между входом и выходом, входом и питанием по любому из сечений — не менее 1500 В. |
| Габаритные размеры — не более 140,8х130,6х12,8 мм. |
| Масса, не более — 150 г. |
| Гарантийный срок эксплуатации — 5 лет со дня продажи. |
| Средний срок службы — 12 лет. |
| Крепление на DIN-рейку шириной 35 мм. |
Энергопотребление блоков ЛПА-800 при напряжении питания 24 В
| Модификация | Потребляемый ток, не более, мА | Потребляемая мощность, не более, Вт |
| ЛПА-800-210 | 135 | 3,24 |
| ЛПА-800-200 | 135 | 3,24 |
| ЛПА-800-110 | 75 | 1,8 |
| ЛПА-800-100 | 75 | 1,8 |
Комплект поставки
В стандартный комплект поставки входит:
- блок гальванической изоляции ЛПА-800 – 1 шт.;
- руководство по эксплуатации на USB-flash накопителе (при групповой поставке комплектуется в количестве 1 шт. на партию);
- паспорт (при групповой поставке комплектуется в количестве 1 шт. на партию с перечислением диапазона заводских номеров, либо по требованию заказчика предоставляется отдельный паспорт на каждое изделие);
- коробка упаковочная.

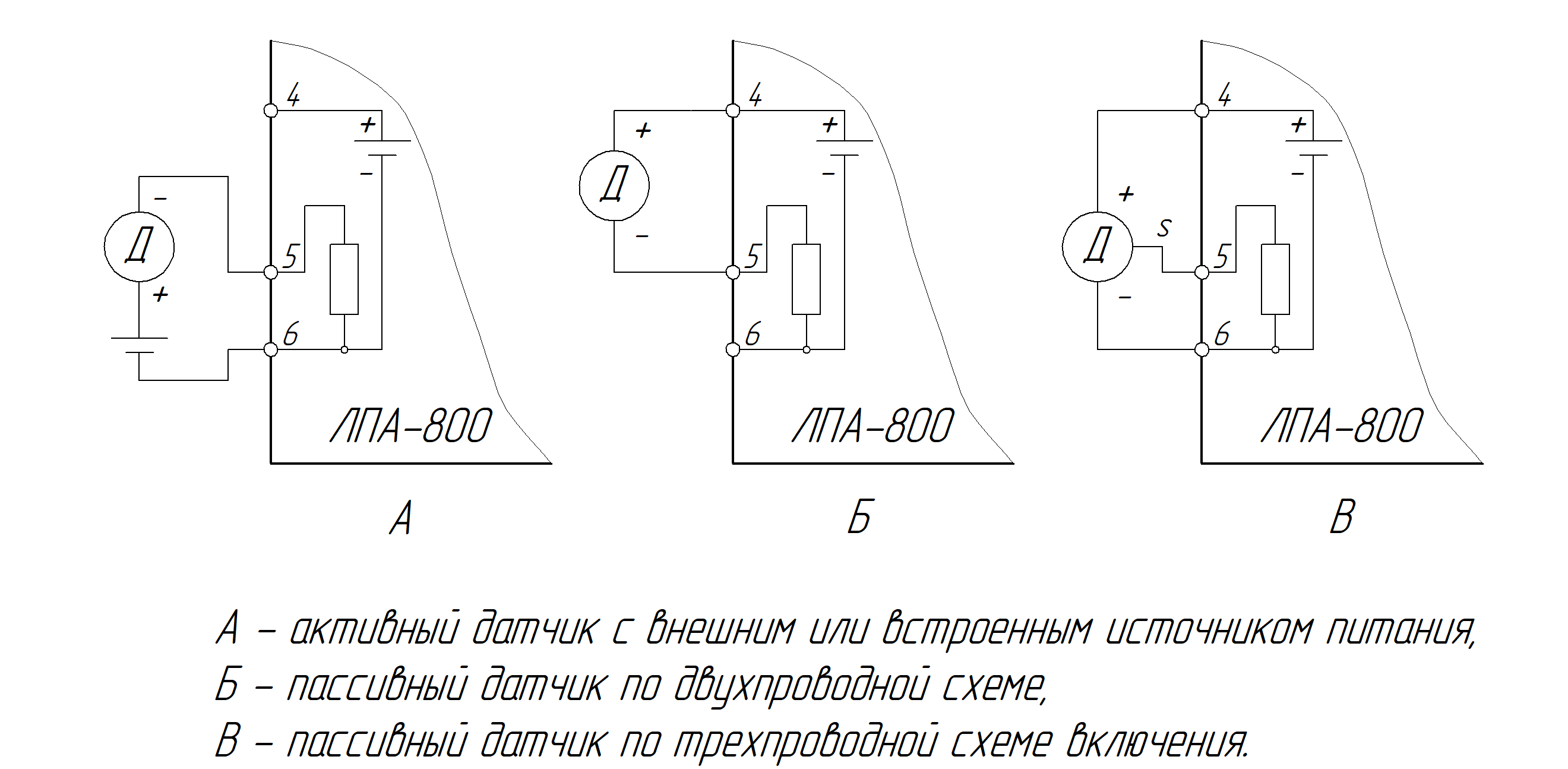

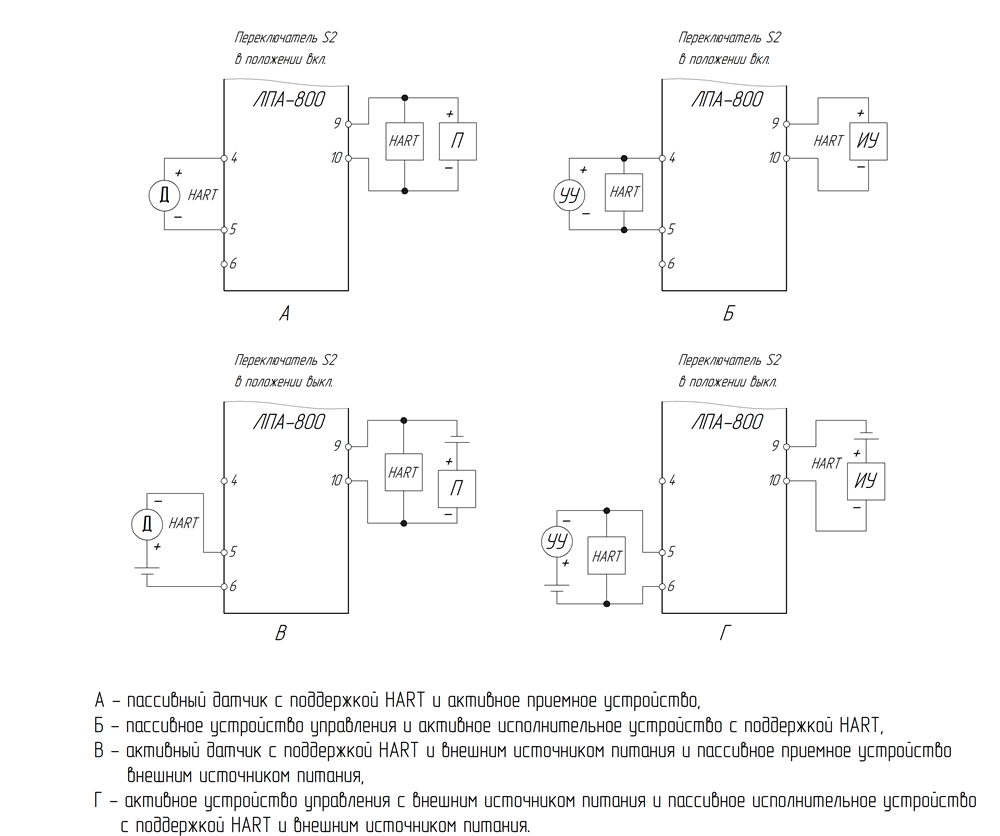

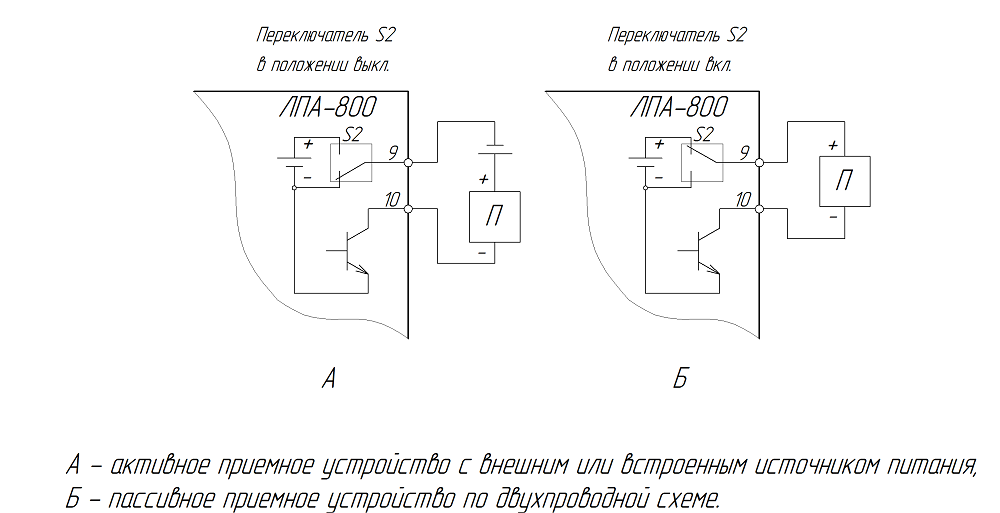

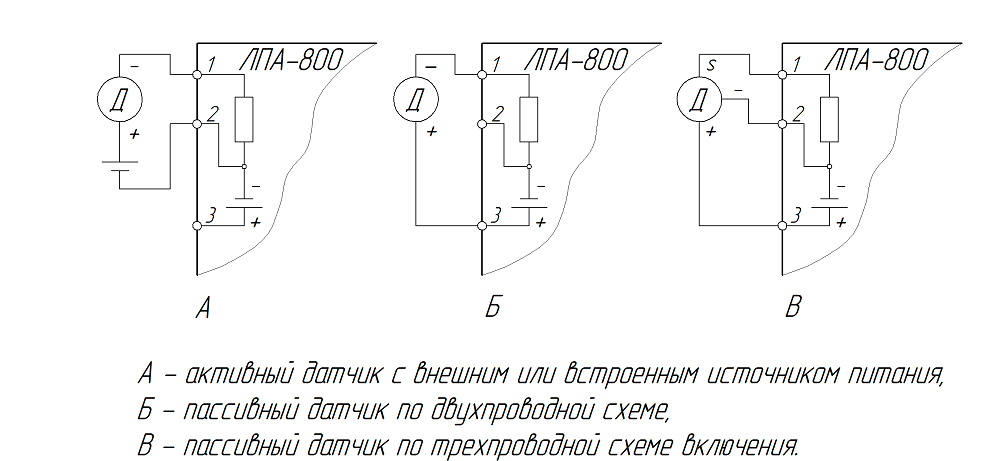

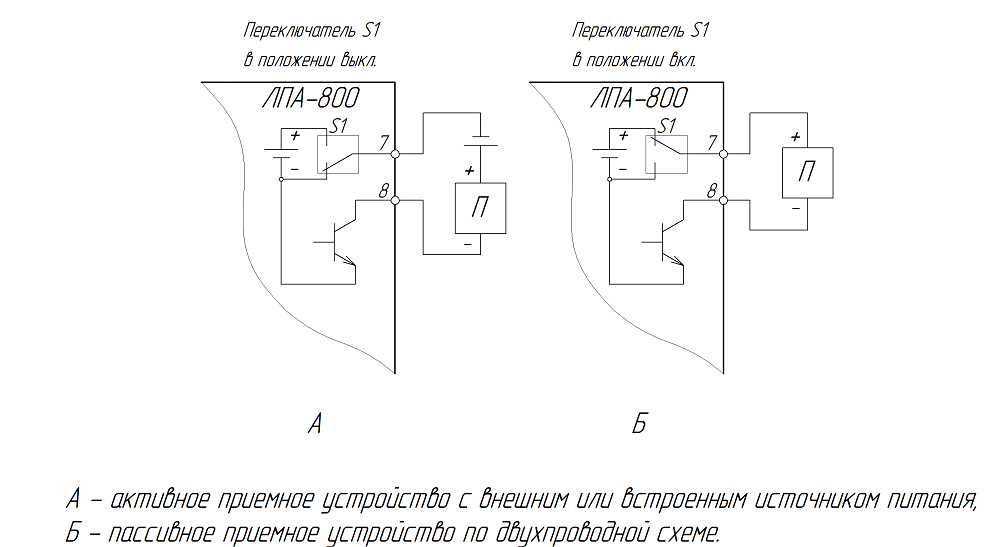

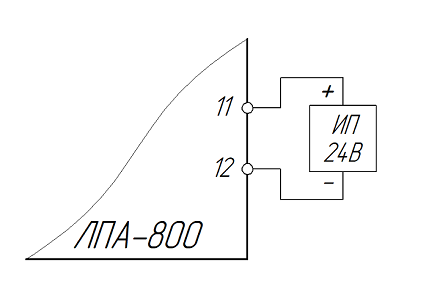

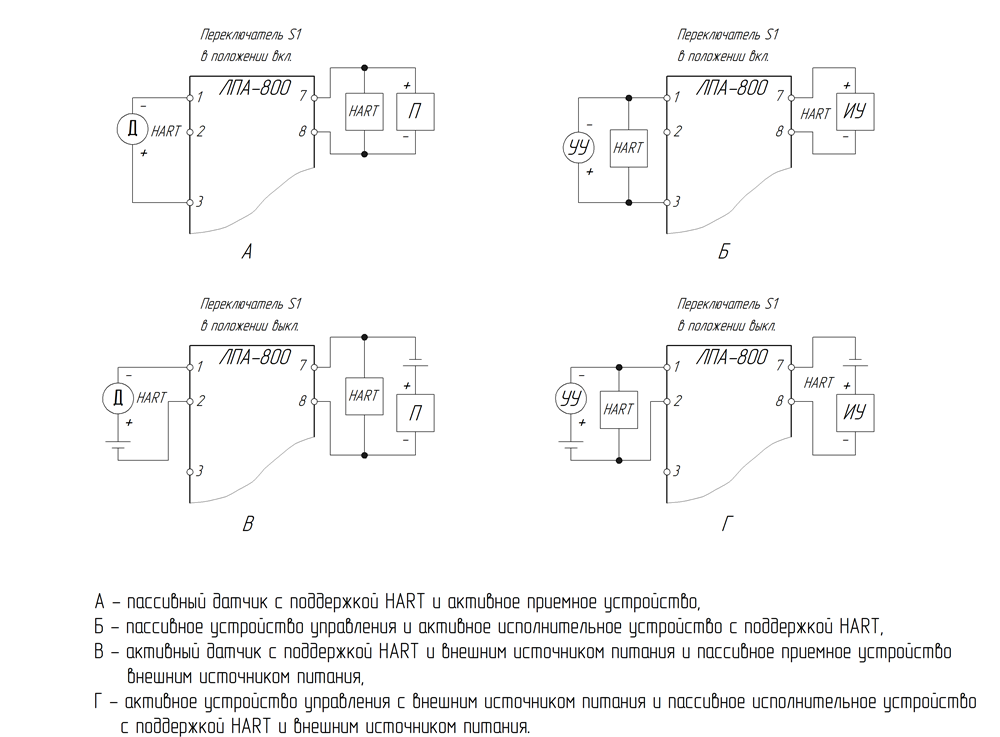

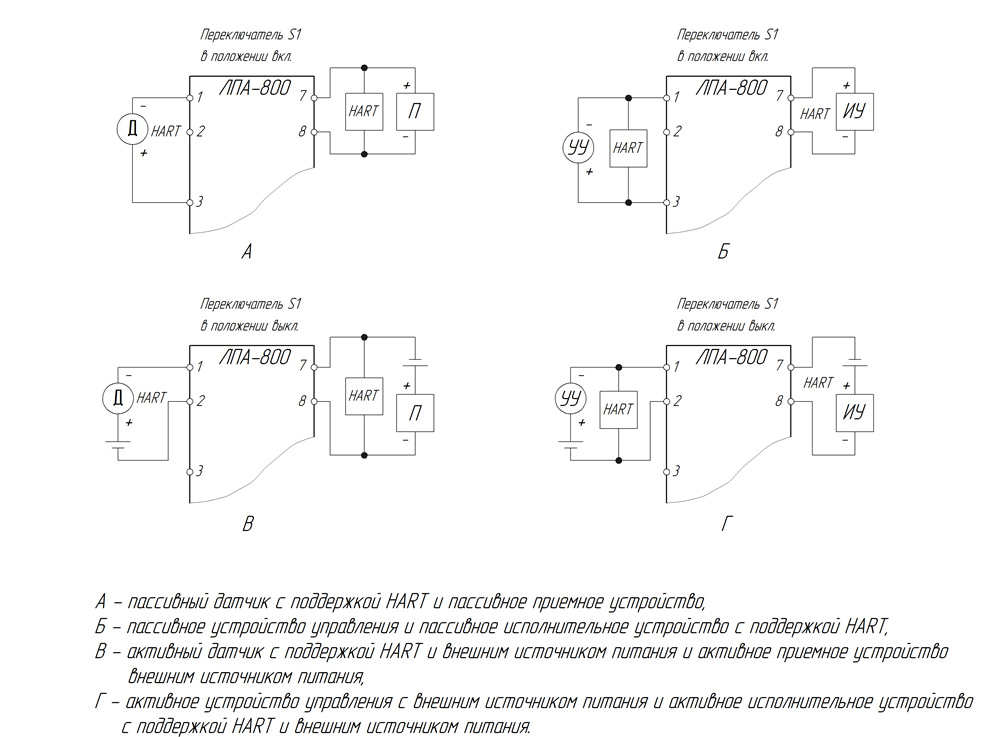

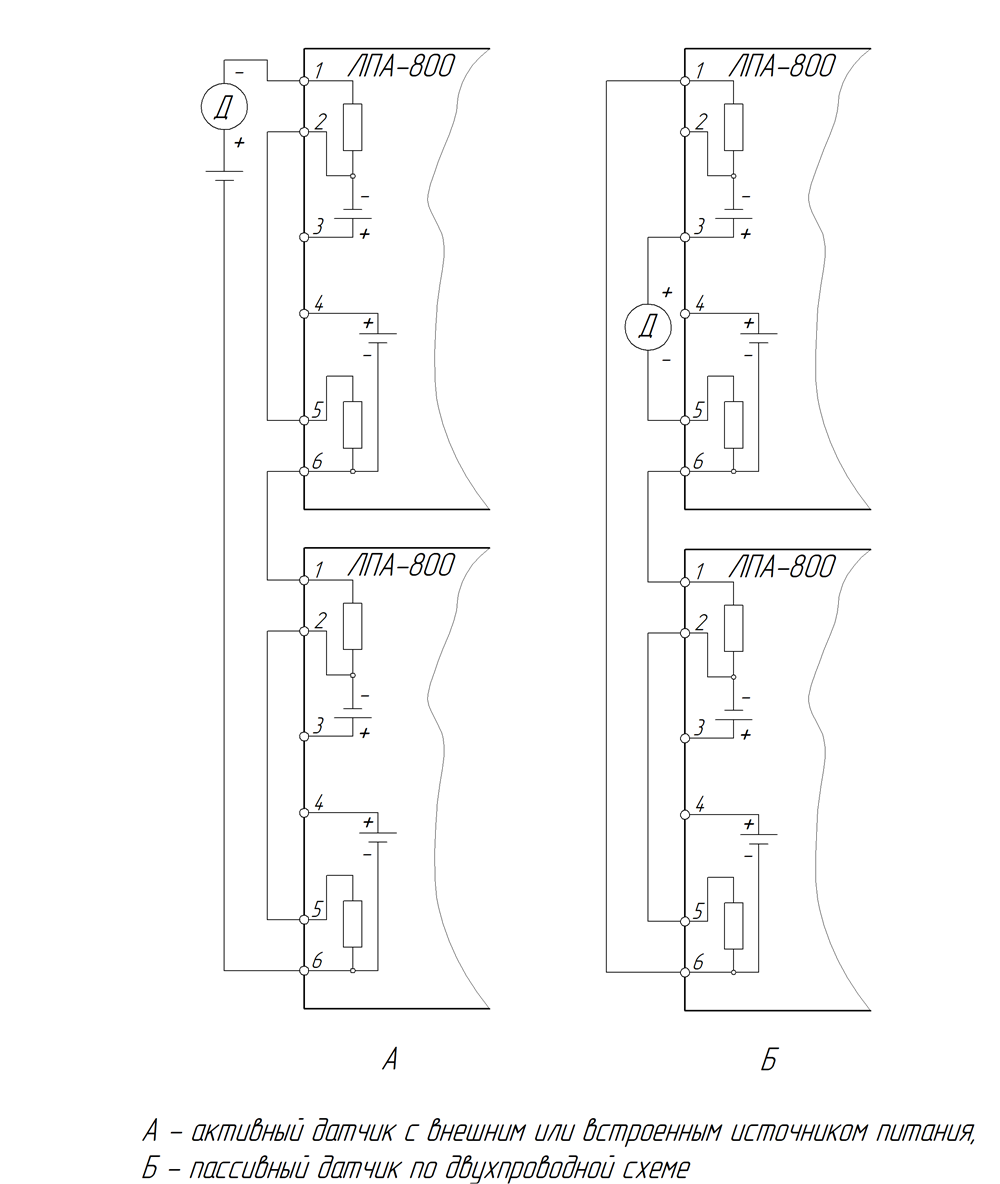

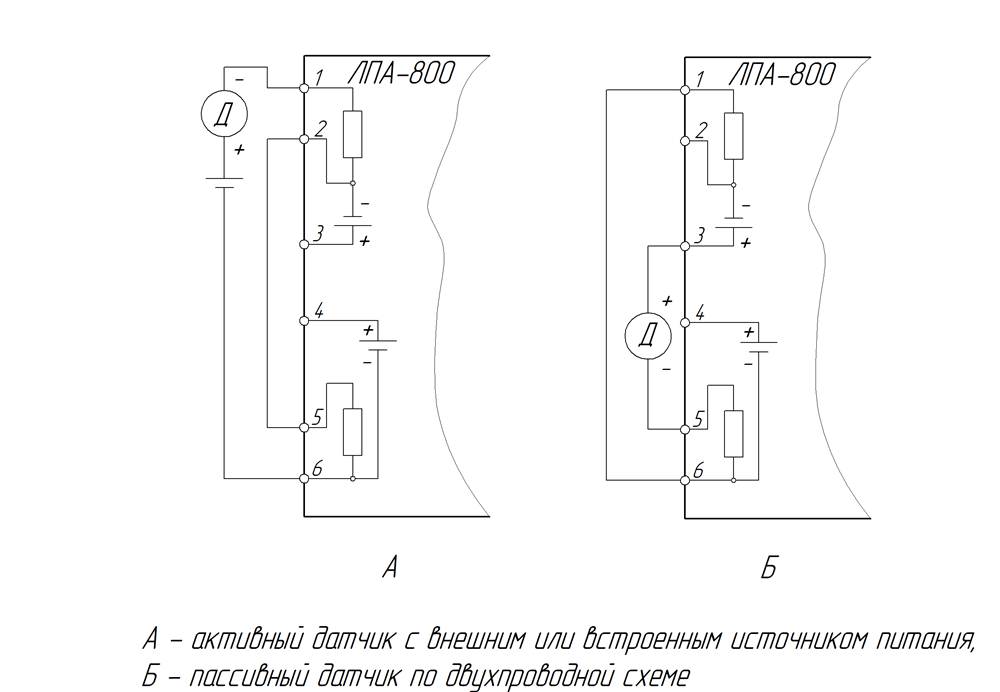

Схемы подключения
На схемах подключения использованы следующие обозначения:
Д — датчик
П — приемное устройство
УУ — устройство управления
ИУ — исполнительное устройство
БП — блок питания
Конструкция и крепеж

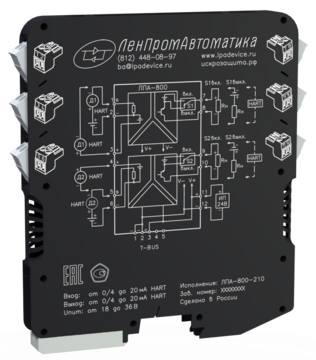

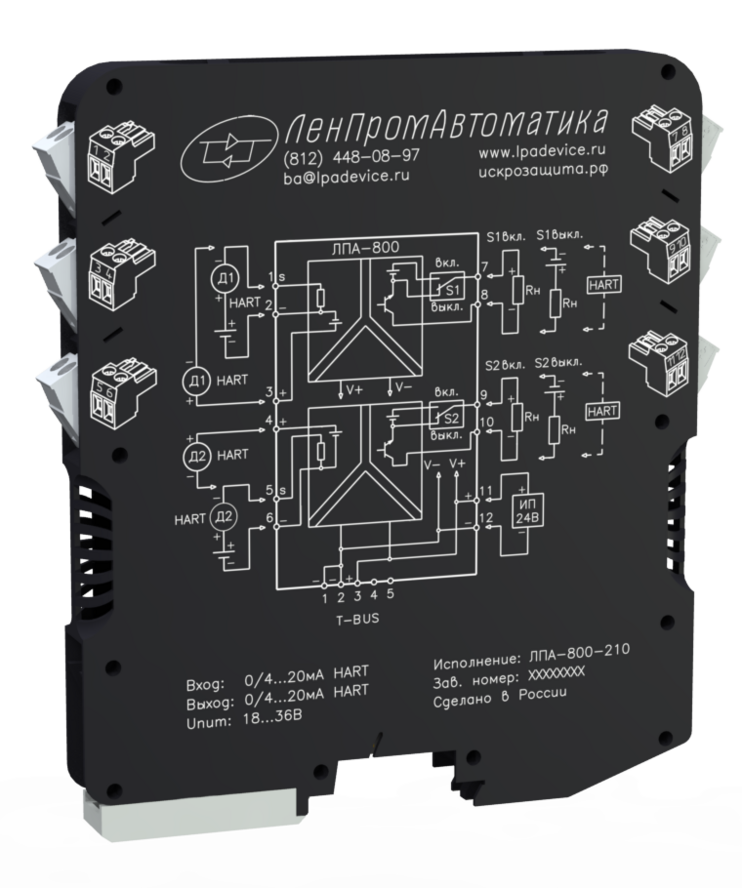

Конструктивно блок гальванической изоляции выполнен в пластмассовом неразборном корпусе. В отверстия в шильде выведены светодиод для индикации работоспособности блока и переключатели S1 и S2 (для двухканальных блоков) для конфигурации выхода блока. Конструкция корпуса позволяет устанавливать барьеры на стандартный монтажный DIN-рельс шириной 35 мм. Барьер оборудован винтовыми клеммами для подключения внешних цепей. Для облегчения монтажа и замены блоков применены съемные клеммные колодки с винтовыми клеммами. Блок оборудован разъемом для подключения к шине T-BUS.
